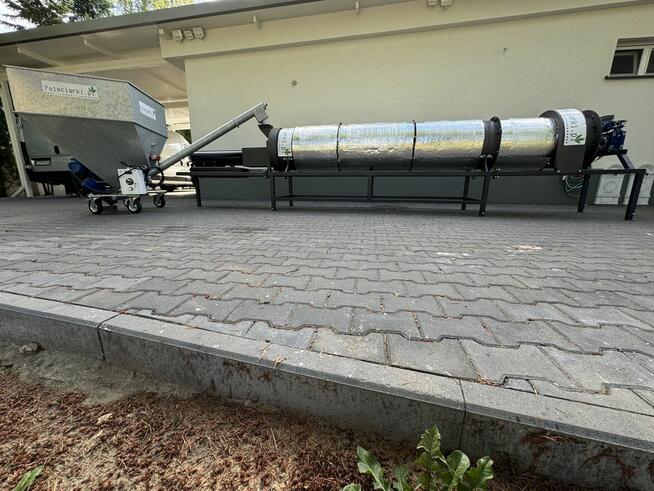

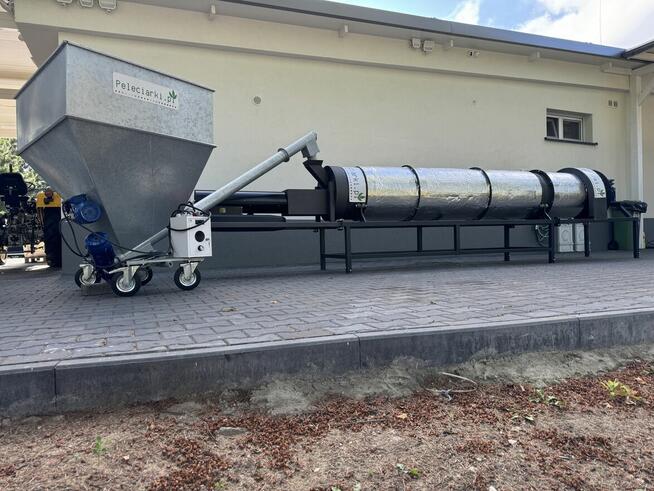

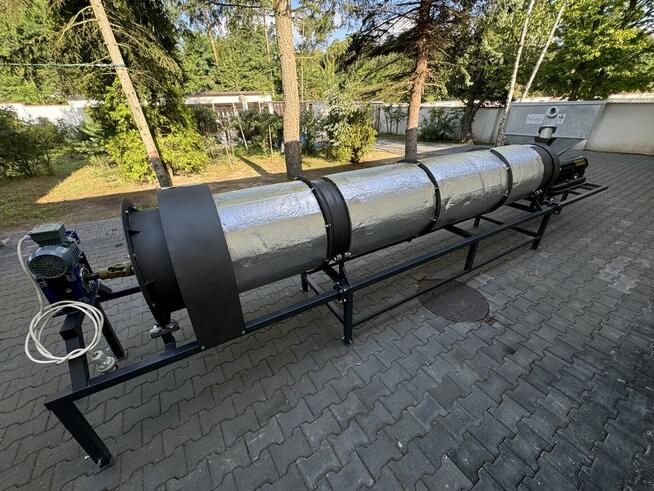

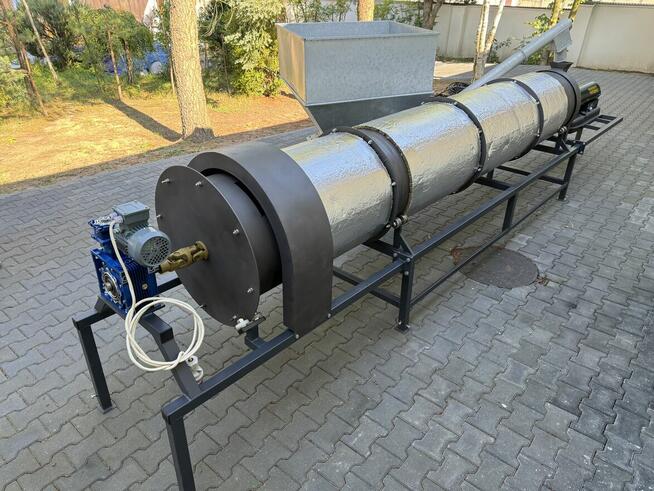

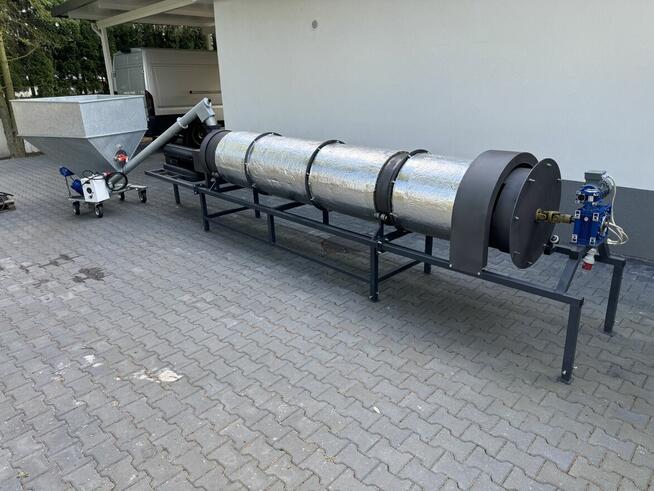

SUSZARNIA BĘBNOWA PAVOLT P1 z PODAJNIKIEM



Suszarnia może znaleźć zastosowanie w różnych gałęziach przemysłu, np.



W rolnictwie świetnie sprawdzi się do suszenia kukurydzy czy zboża,
Produkcja granulatu - niezastąpiona w przypadku produkcji z materiału, którego wilgotność wymaga zredukowania,
Branża budowlana - do suszenia piasku przy produkcji zapraw murarskich czy tynkarskich.
i wielu innych.


Suszarnia jest urządzeniem wielofunkcyjnym, które dzięki swojemu niewielkiemu gabarytowi możemy ustawić na ograniczonej powierzchni (wystarczy 14 m2). Zamontowany silnik odpowiedzialny za obrót bębna pozwoli na ekonomiczną pracę urządzenia, a nagrzewnica olejowa, która generuje temperaturę rzędu DO 800°C zastosowana jako źródło ciepła zapewni efektywne oraz wydajne usuwanie wilgoci z suszonego materiału.



SPECYFIKACJA:



- Silnik: 0,37 kW suszarni, + 0,75 kW silnik mieszalnika + 1,5 kW silnik podajnika (przy maksymalnych obrotach, z których raczej się nie korzysta).

- Nagrzewnica: Diesel, Olej opałowy - 50kW mocy grzewczej. Maksymalne katalogowe spalanie nagrzewnicy: 4 l/h

- Materiał: stal

- Obroty Bębna: Urządzenie wolnoobrotowe

- Wydajność suszenia: do 10% zmniejszenia wilgotności materiału w ciągu 1 cyklu (5 minut) na wsad (przy rozgrzanej suszarni i odpowiednim ustawieniu falownika podajnika i ilości materiału w cyklu)

- Suszarnia typu PRZELOTOWEGO - Maksymalna ilość zasypanego do urządzenia materiału w jednym czasie - max ok. 1,2 m3 ~ w zależności od gęstości i twardości materiału, do ok. 300kg.





Suszarnia kontaktowa - należy dochować wszelkiej staranności i uwagi podczas procesu suszenia. Urządzenie wymaga operatora, kontroli bieżącej, ochrony przeciwpożarowej.



WYMIARY:



DŁUGOŚĆ CAŁEGO URZĄDZENIA: 600cm,
SZEROKOŚĆ: 85cm,
WYSOKOŚĆ: 130cm,
DŁUGOŚĆ KOMORY SUSZENIA: 400 cm,
POWIERZCHNIA ZAJMOWANA PRZEZ PODAJNIK i SUSZARNIĘ: 14m2


Wymiary podane bez wymiarów podajnika ślimakowego. Podajnik w zależności od potrzeb możemy ustawić w różnych pozycjach, tj. z tyłu, od boku czy przy samej suszarni. Max długość ciągu komunikacyjnego 8,5m.

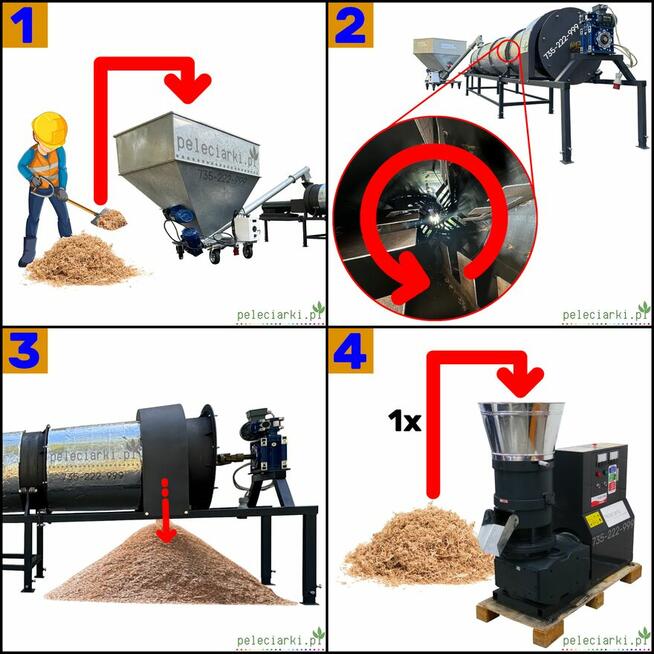

PROCES SUSZENIA PRZEDSTAWIA INFOGRAFIKA ZNAJDUJĄCA SIĘ W GALERII PRODUKTU.



GŁÓWNE ELEMENTY:

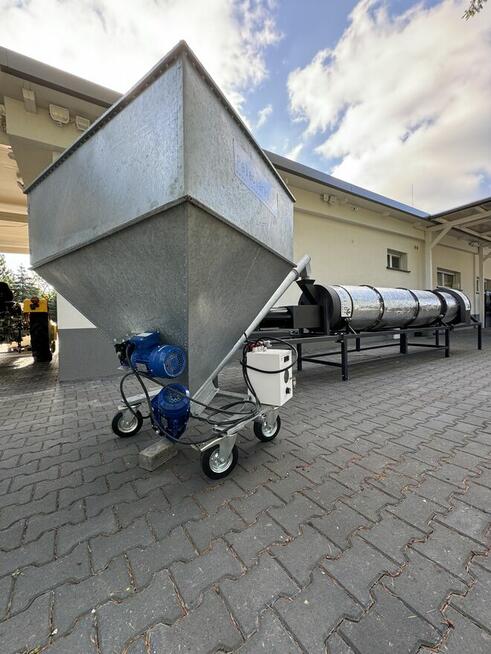

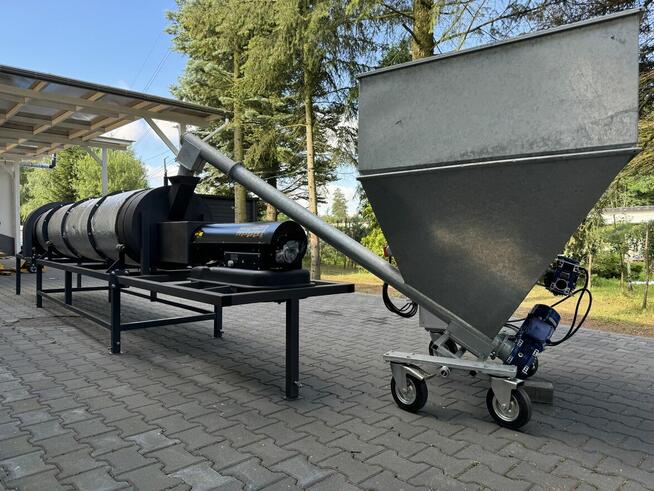

- Podajnik ślimakowy: Materiał podawany jest do komory grzewczej za pomocą podajnika ślimakowego. Podajnik wyposażony jest w falownik, który umożliwia regulację prędkości podawania materiału, dostosowując wydajność produkcji.

- Komin zasypowy z komorą grzewczą: Materiał do suszenia wprowadzany jest poprzez komin umieszczony nad komorą grzewczą która jest umieszczona na początku suszarni, gdzie podłącza się nagrzewnicę olejową o mocy 50kW. Komora grzewcza odpowiada za prawidłowe nagrzewanie się suszarni.

- Komora: To tutaj odbywa się prawidłowe suszenie materiału. Na ściankach wewnętrznych zostały umieszczone łopatki, które odpowiadają za ciągłe mieszanie materiału, dzięki czemu utrata niechcianej wilgotności z materiału zachodzi szybciej. Bęben aby nie wytracać ciepła został dodatkowo ocieplony.

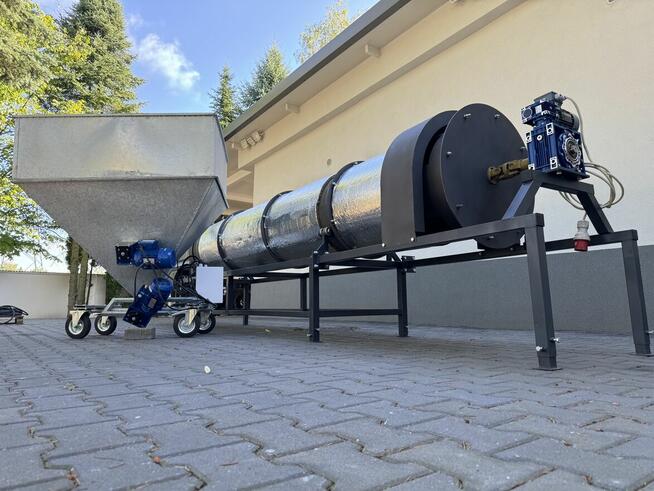

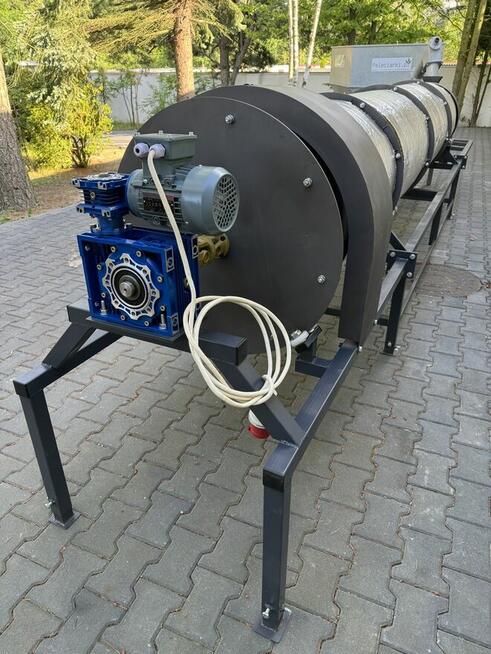

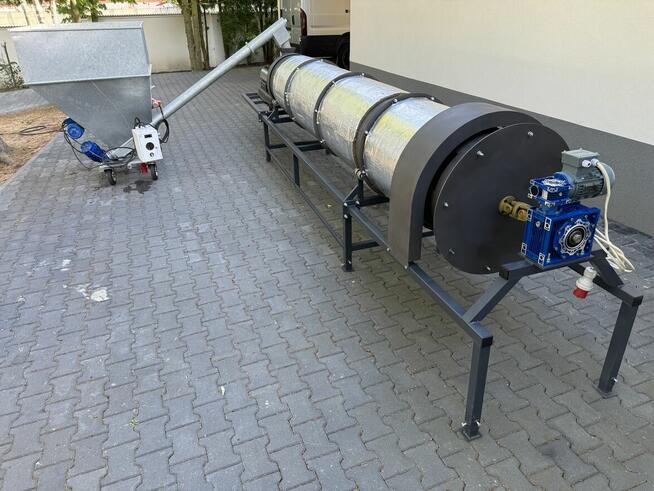

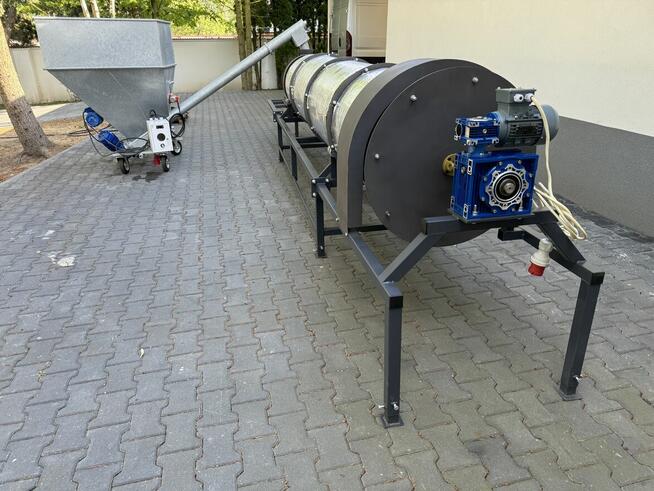

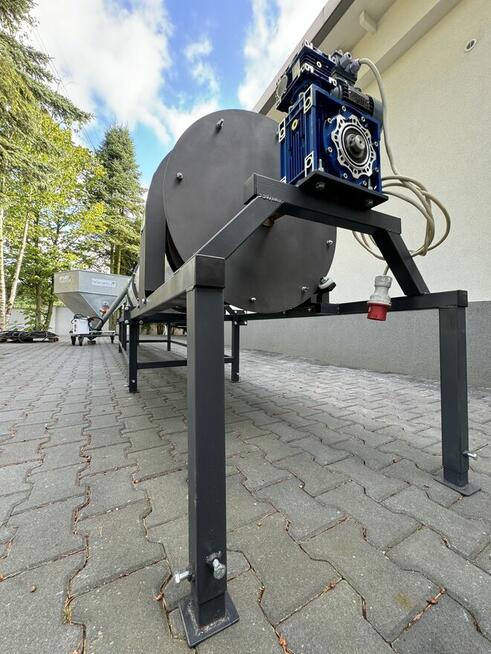

- Silnik obracający bęben: Bęben suszarni obraca się dzięki silnikowi zamontowanemu na końcu suszarni, co zapewnia równomierne suszenie materiału.

- Nagrzewnica olejowa: To urządzenie odpowiada tak naprawdę za całą pracę suszarni - dzięki mocy cieplnej 50kW, którą generuje nagrzewnica bęben suszarni nagrzewa się, a materiał dostarczany przez podajnik ślimakowy wytrąca wilgotność.

- Rolki obrotowe: Zamontowane na ramie urządzenia, odpowiadają za odpowiedni obrót bębna.



Suszarnia bębnowa przelotowa jest wszechstronnym urządzeniem przeznaczonym do suszenia różnorodnych materiałów wykorzystywanych w produkcji.



Przykłady tych materiałów obejmują:



Zboża i nasiona,
Trociny i wióry drzewne,
Surowce do produkcji pasz,
Granulaty i pelety,
Materiały budowlane (piasek, żwir),
Odpady komunalne i biomasa.


Nagrzewnicę zakładamy na stelaż wykonany z wytrzymałych profili stalowych zainstalowanych na początku suszarni.
